PrimeX 22
3.821,85 €
Versandfertig in 1 Tag, Lieferzeit 4 - 6 Wochen
Produktinformationen "PrimeX 22"
2.2 MP resolution | +/- 0.15 mm 3D accuracy1 | 360 FPS native frame rate | 500+ FPS max frame rate2
The Primex 22 blends range, speed, and field of view (FOV) to deliver edge-to-edge coverage with exceptional 3D accuracy. Designed with precision and intuitive usability, it features a 360 FPS frame rate, sub-0.15 mm positional accuracy, and 0.5° rotational error. Its ultra-wide-angle format and advanced "fast glass" 6.8mm lenses provide unmatched capture volumes in smaller spaces or expansive setups.
The camera's advanced onboard processing ensures low latency and high accuracy, while easy setup tools and robust synchronization options, including Genlock and Time Code, make it ideal for professional motion capture and OEM integrations. It’s the perfect solution for capturing precise, high-quality 3D data in diverse environments.
1.
3D accuracy referenced is typical for a 30'×30' (9m×9m) tracking area.
Range is estimated using a 14 mm marker with cameras at an exposure of
800, gain of 6, and the lowest f-stop.
2.
| Frame rate |
Resolution | FOV (standard 6.8mm lens) |
|---|---|---|
| 360 fps | 2048×1088 | 79°×47° |
| 500 fps | 2048×776 | 79°×35° |
| 1000 fps | 2048×384 |
79°×18° |
| 3D Accuracy: | +/- 0.15 mm |
|---|---|
| Active Marker Range: | 30 m (100') |
| Camera Body: | 1/4"-20 tripod thread (×2), 2 digit numeric LEDs status indicators, Full-color LED health and activity indicator, Sculpted from aluminum and polycarbonate |
| Compatible Software: | Camera SDK, Motive, NatNet SDK |
| Connections: | Ethernet camera sync, GigE data port, PoE or PoE+1 power |
| Depth: | 4.19 inches (10.7 cm) |
| Global Shutter : | Default Speed: 0.25 ms, Maximum Speed: 2.5 ms at 360 fps, Minimum Speed: 0.01 ms |
| Height: | 4.96 inches (12.6 cm) |
| Image Processing Types: | MJPEG Grayscale, Object, Raw Greyscale, Segment |
| LED Ring: | 20 LEDs, 850 nm infrared, Intensity control, Strobe mode, Ultra High Power |
| Latency: | 2.8 ms |
| Lens & Filter: | 850 nm band-pass filter, Adjustable F-stop, Adjustable focus |
| Native Framerate: | 360 Hz |
| Passive Marker Range: | 21 m (70') |
| Resolution: | 1280 × 1024 |
| Stock Lens: | 6.5 mm F#1.6 / 79° horizontal FOV / 47° vertical FOV |
| Weight: | 2.77 pounds (1.26 kg) |
| Width: | 4.96 inches (12.6 cm) |
Anmelden
Die perfekte Kombination aus Reichweite, Geschwindigkeit und Sichtfeld. Rand-zu-Rand-Abdeckung in jedem Aufnahmebereich bei gleichzeitig beeindruckender Kamera-Marker-Reichweite und 3D-Genauigkeit.
Primex entspricht der Präzision.Eigenentwickelte Objektive mit geringer Verzerrung und echter 10-Bit-Graustufentiefe reduzieren das Quantisierungsrauschen und verbessern die Präzision - das Ergebnis sind gestochen scharfe und schöne Bilder, bessere Zentroide und eine höhere 3D-Genauigkeit.
Megapixel sind wichtig, aber die Bildqualität ist noch wichtiger.
Shot with Primex 22

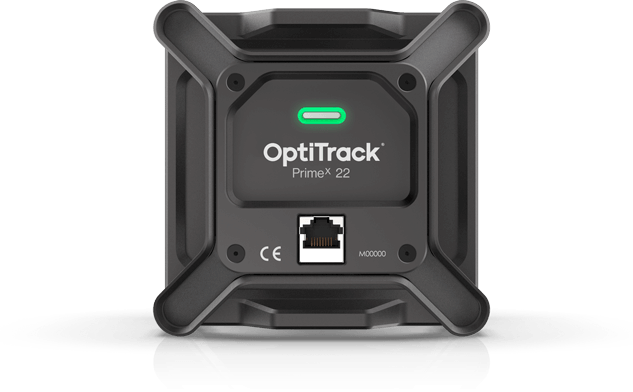

Intuitives & elegantes Design. Bei der Entwicklung der Primex-Serie haben wir den gesamten Lebenszyklus einer Motion-Capture-Kamera berücksichtigt - vom Auspacken über die Einrichtung und Aufnahme bis hin zur Demontage. Jeder Prozess ist elegant untergebracht, mit einem Augenzwinkern für Einfachheit und Benutzerfreundlichkeit.

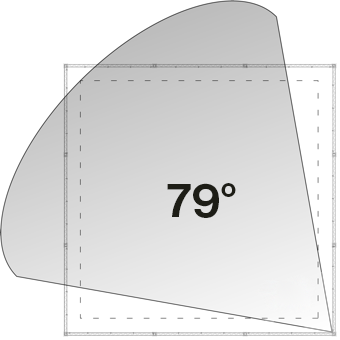

Maximieren Sie die Größe des Volumens in kleinen Räumen. Primex 22 zeichnet sich durch ein Ultraweitwinkelformat und eine beeindruckende Reichweite aus - zwei Merkmale, die bei keiner anderen Motion-Capture-Kamera dieser Marke nebeneinander bestehen. Sie liefert beeindruckende Aufnahmevolumina mit einer Abdeckung von Kante zu Kante in Laboren und Studios unter 50' und viel größere Messbereiche mit Überkopf-Kamera-Setups.
360 FPS
High frame-rate capture. Die Primex Die Aufnahmerate von 360 FPS und der globale Verschluss mit Bildstopp der 22er-Serie können verwendet werden, wenn Ihre Anwendung die Präzision der Prime-Serie für Bewegungsgeschwindigkeiten über 150 mph erfordert.
Tracks Passive und Active Markers mit Positionsfehlern von weniger als +/-0,15 mm und Drehfehlern von weniger als 0,5 Grad. Für einige Tracking-Anwendungen ist es für Kunden von Vorteil, eine Kombination aus aktiven und passiven Markern zu verwenden.
Leistungsstarke integrierte Bildverarbeitung.Alle OptiTrack-Kameras verfügen über eine integrierte Bildverarbeitung. Die Algorithmen zur Identifizierung von Markern und Markerzentren sowie die Reihenfolge der Datenübertragung sind wichtige Schritte, um sowohl weltweit führende Genauigkeit als auch geringe Latenzzeiten zu erreichen.

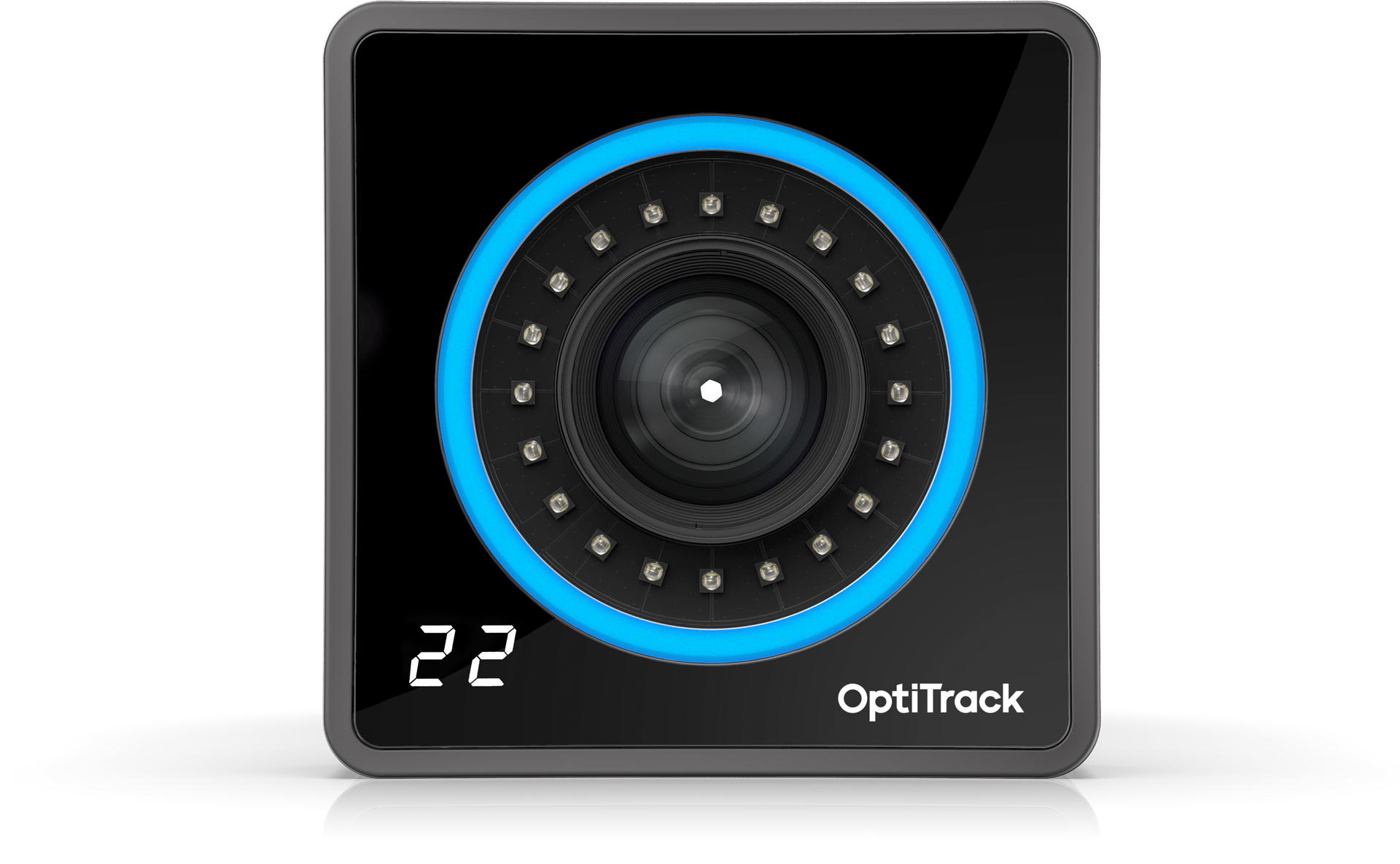

Statusanzeige an der Kamera. YUnser OptiTrack-System zeigt Ihnen mit der benutzerdefinierbaren LED-Farbanzeige rund um das Objektiv an, was es gerade macht. Sie nehmen eine Aufführung auf? Jeder am Set weiß, dass das System aufzeichnet. Sie wählen eine Kamera aus? Sie ändert sofort die Farbe. Sie haben eine eigene Idee? Einfache Softwaresteuerungen helfen Ihnen, sie zu verwirklichen.

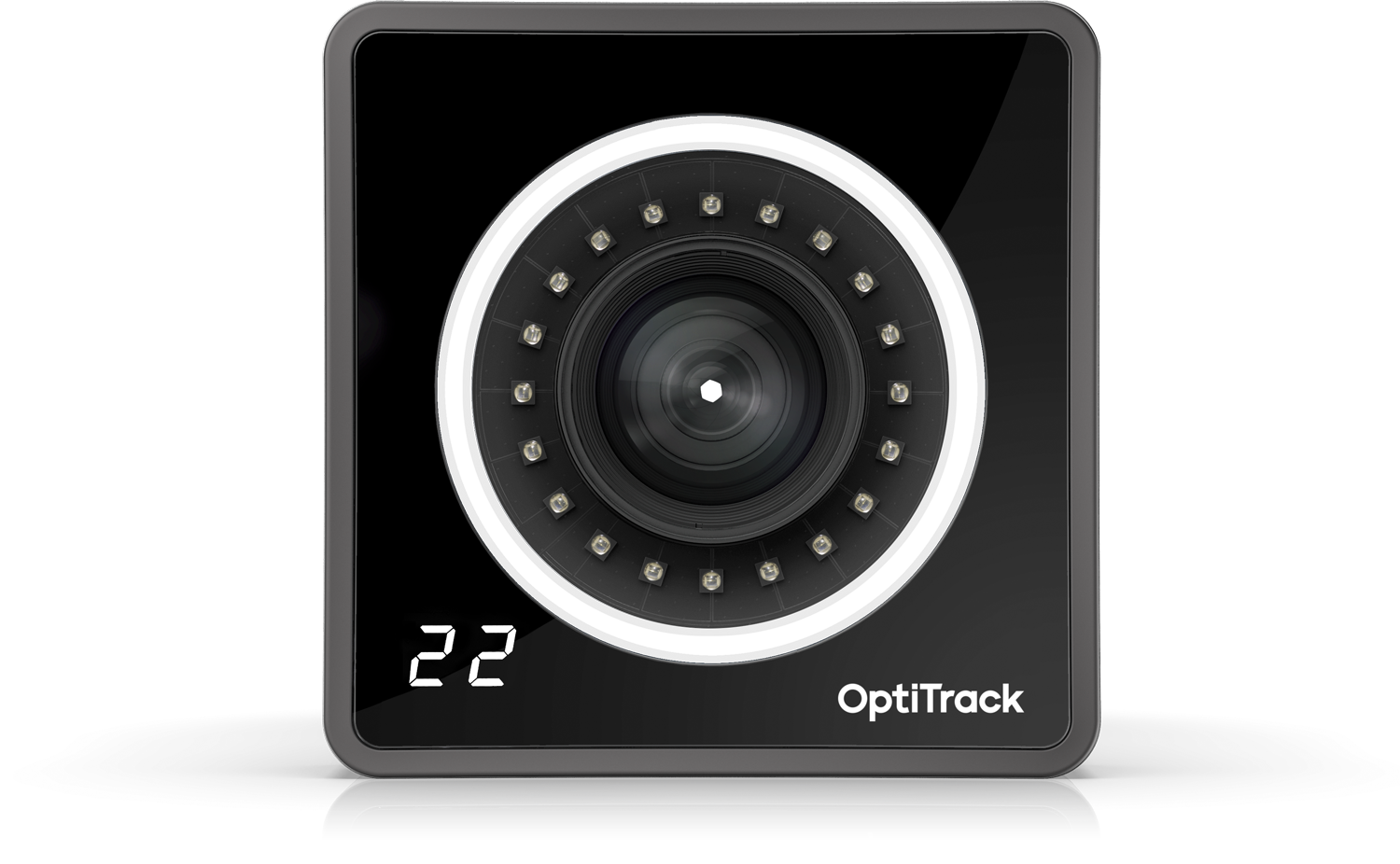

Neues, leistungsstärkeres Blitzlicht. Ultra-Hochleistungs-LEDs sorgen für eine verbesserte Reichweite bei jeder beliebigen Verschlusseinstellung. Die Motion-Capture-Kamera mit der weltweit größten Reichweite ist jetzt noch besser.

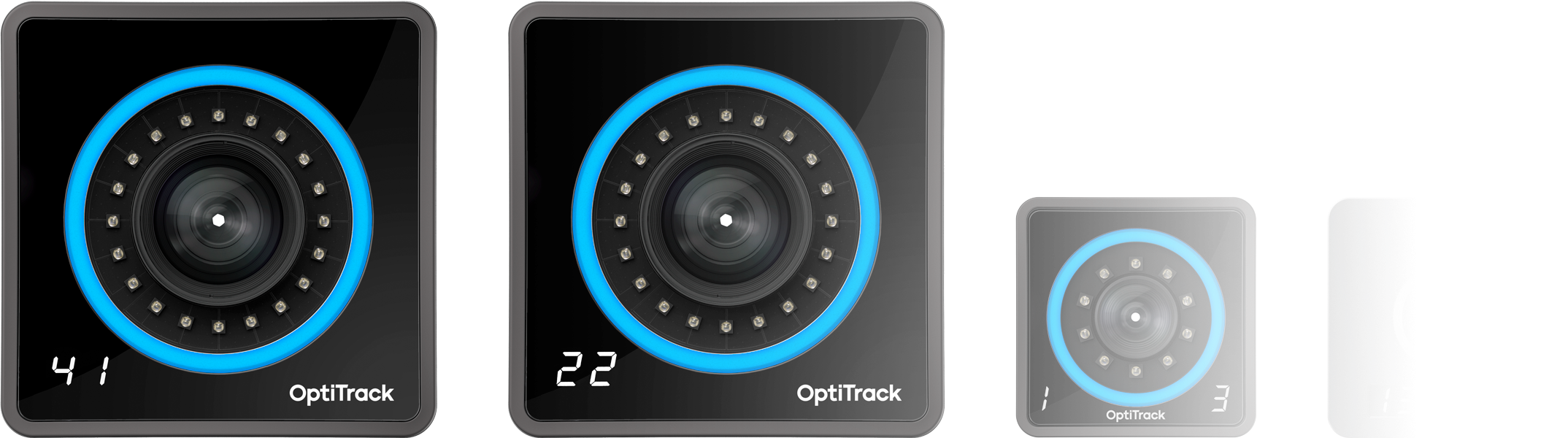

Mischen und kombinieren Sie Kameras. Jede Kamera der Prime- und PrimeX-Familie kann zusammen verwendet werden, um die optimale Konfiguration für jeden Anwendungsfall zu erstellen. Das sind 11 verschiedene Kameras, die ausgewählt werden können, um in jeder Umgebung die höchste 3D-Genauigkeit zu erzielen.

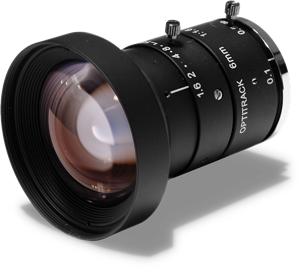

“Fast glass” 6.8mm lens. Wir entwickeln unsere eigenen "Fast-Glass"-Objektive mit extrem geringer Verzeichnung für eine optimale Markerverfolgung. Das F#1.6-Objektiv des Primex 22 ist mit einer Breitband-Antireflexionsbeschichtung versehen, die die Lichtdurchlässigkeit zum Imager drastisch erhöht, was zu größeren Volumina und präziseren 3D-Daten führt.

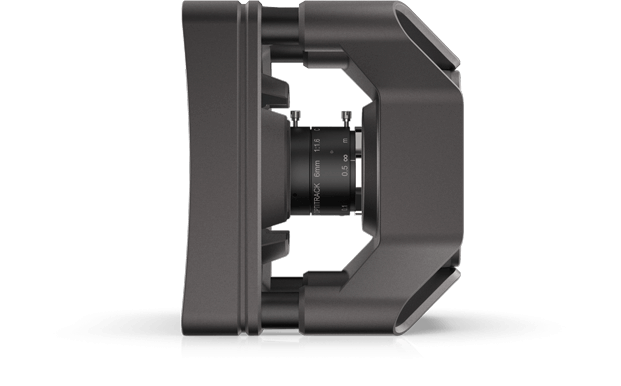

Easy set-up.Die Zielhilfe und die leicht zugänglichen Objektivsteuerungen machen die Primex 22 schnell und einfach einzurichten.
Referenzvideo mit voller Auflösung in Graustufen. Alle Primex Kameras können als Referenzvideoquelle verwendet werden - mit synchronisiertem, kalibriertem 3D-Overlay. Liefern und/oder zeichnen Sie Videos in voller Auflösung und mit voller Bildrate auf, mit 3D-Overlay von Markern, Starrkörpern, Skeletten usw.
Externes sync in/out, Genlock, und Time Code. Synchronisieren Sie mit dem eSync 2 alle Prime- und Primex-Kameras mit einem beliebigen Signal oder einer beliebigen Quelle - mit all der Funktionalität und Flexibilität, die Sie von einem professionellen Tracking-System erwarten. Die Kameras lassen sich mit Dutzenden von Quellen synchronisieren, darunter auch mit dem Genlock-Signal einer professionellen Kamera, wobei die Aufzeichnung und andere Ereignisauslösungen über allgemeine Eingänge und Softwarebefehle gesteuert werden können.
Verwenden Sie das Sync-Ausgangssignal als Master oder zum Triggern von Kraftmessplatten, EMGs und National Instrument DAQs für eine flexible und präzise Hardwaresynchronisation. Hochpräzises Frame-Timing kann auch mit SMTPE-Timecode erreicht werden, was die Bearbeitung und Protokollierung erleichtert. Das kostenlose und offene SDK von OptiTrack ermöglicht weitere Anpassungen innerhalb der Timing-Protokolle.

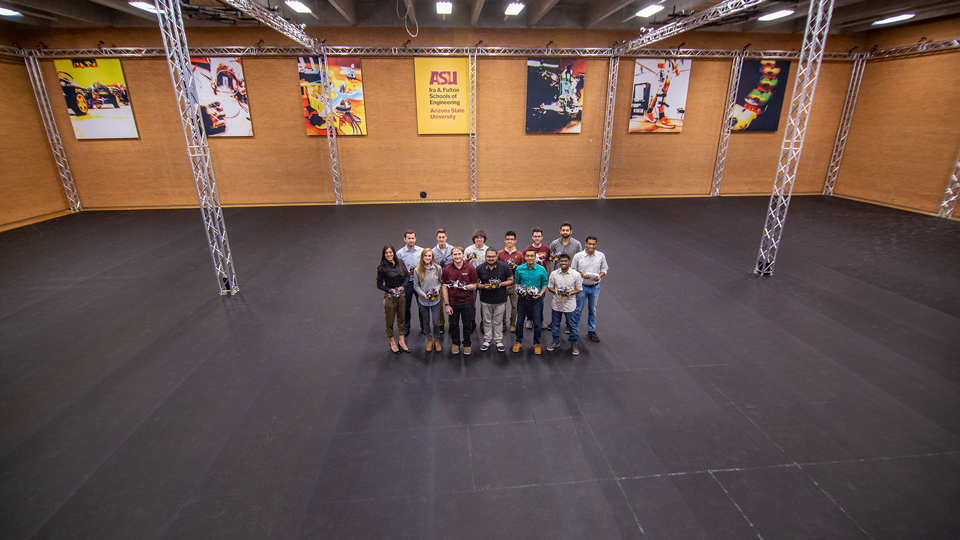

Kompetente Systemkonfiguration für jeden Raum. OptiTrack hat mehr als 10.000 Ortungssysteme in Bereichen aller Formen und Größen gebaut. Unsere Experten können Sie bei der Auswahl des wirtschaftlichsten und am besten geeigneten Ortungssystems für Ihre Bedürfnisse beraten - heute und in Zukunft.
Es geht um mehr als nur Kameras. Zusätzlich zu den grundlegenden Funktionen, an die Sie sich gewöhnt haben, werden Sie auch einige neue Softwarefunktionen entdecken, bei denen Sie sich fragen werden, wie Sie jemals ohne sie ausgekommen sind. Genießen Sie Innovationen wie unsere kontinuierliche Kalibrierung, bei der nur bei der Erstinstallation ein Zauberstab erforderlich ist, der sich dann automatisch kalibriert, wenn Sie das System verwenden. Die Kalibrierung verschlechtert sich nicht mehr im Laufe der Zeit, bei Temperaturschwankungen oder wenn die Kamera gestoßen wird.
Images: Before and after Continuous Calibration
OEM & computer vision integration. Integrieren Sie Primex 22-Kameras in OEM-Tracking- oder Computer-Vision-Anwendungen über das kostenlose SDK, eine C/C++-Schnittstelle für die Steuerung von und den Zugriff auf Kamera-Rohdaten, Bildverarbeitungsmodi, Kameraeinstellungen, 2D-Objektdaten, Kamerasynchronisation und alle 3D-Daten.
